«Игла» (ГЛЛ-ВК)
гиперзвуковая летающая лаборатория

Описание
Галерея
ГПВРД

2001

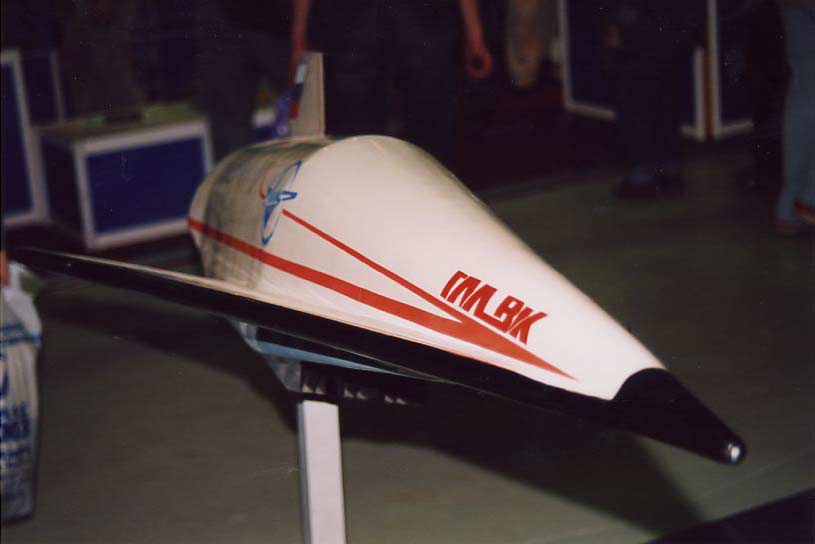

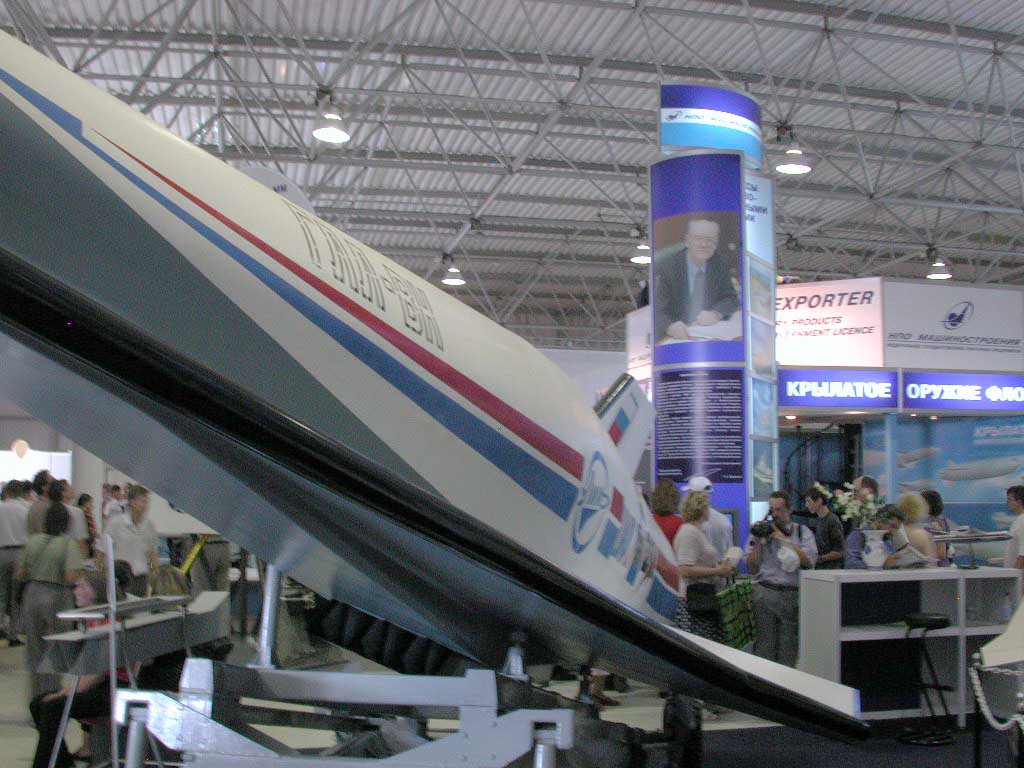

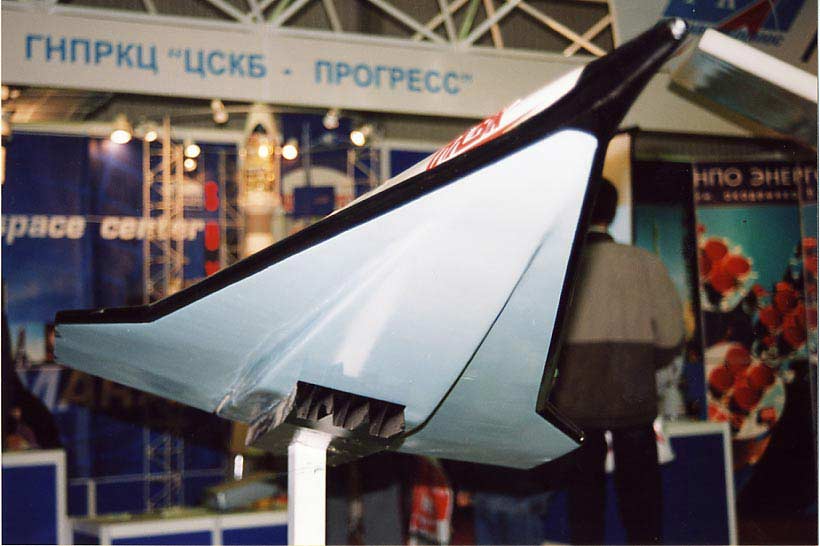

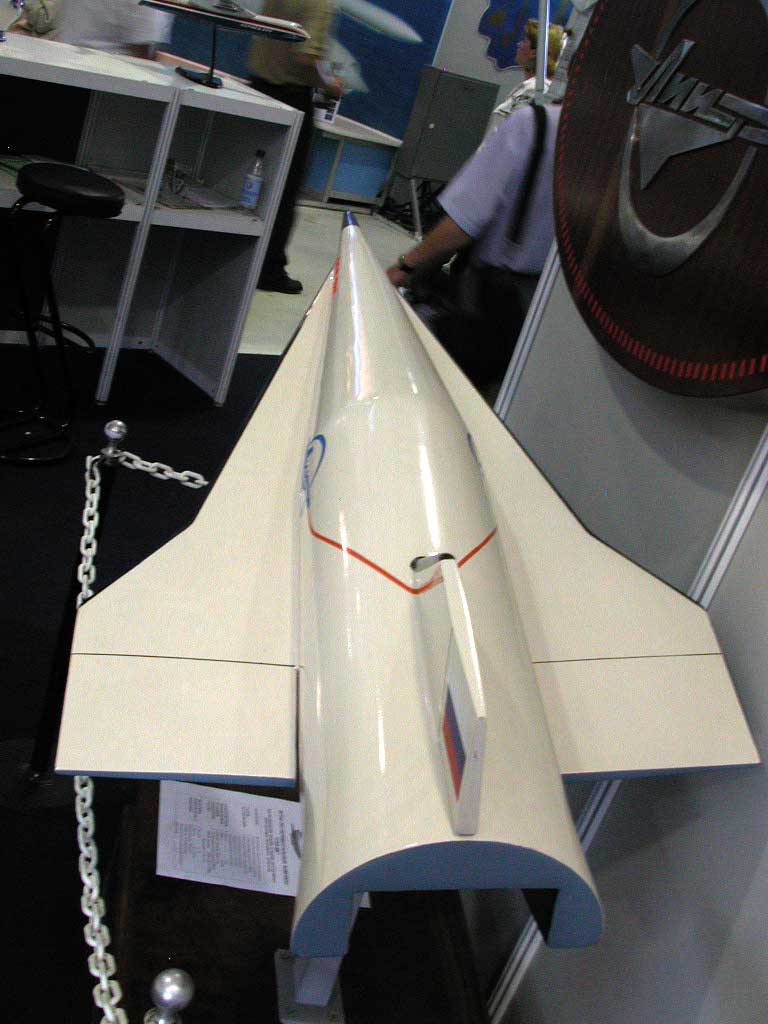

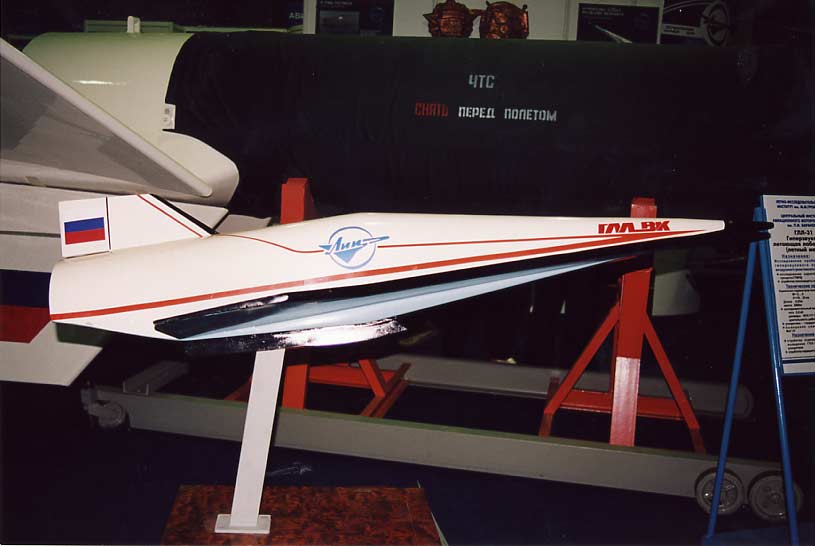

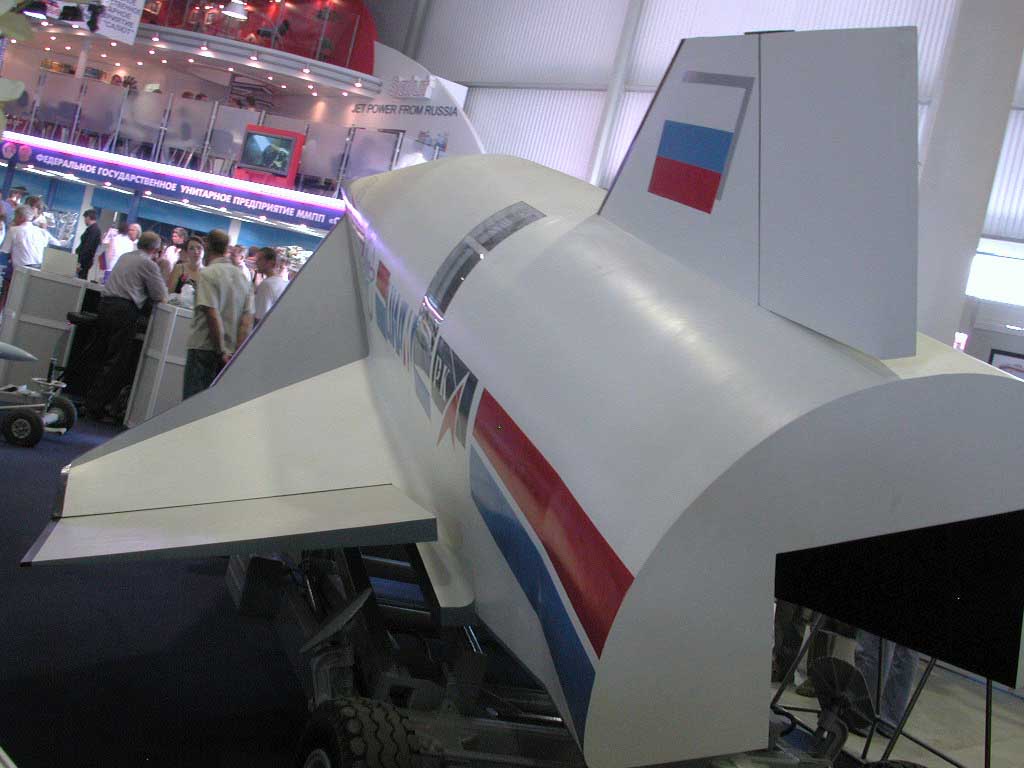

Модель "Иглы"Макет "Иглы" на МАКС'2001Модель "Иглы"Макет "Иглы" - вид сзадиМакет "Иглы"Макет "Иглы"

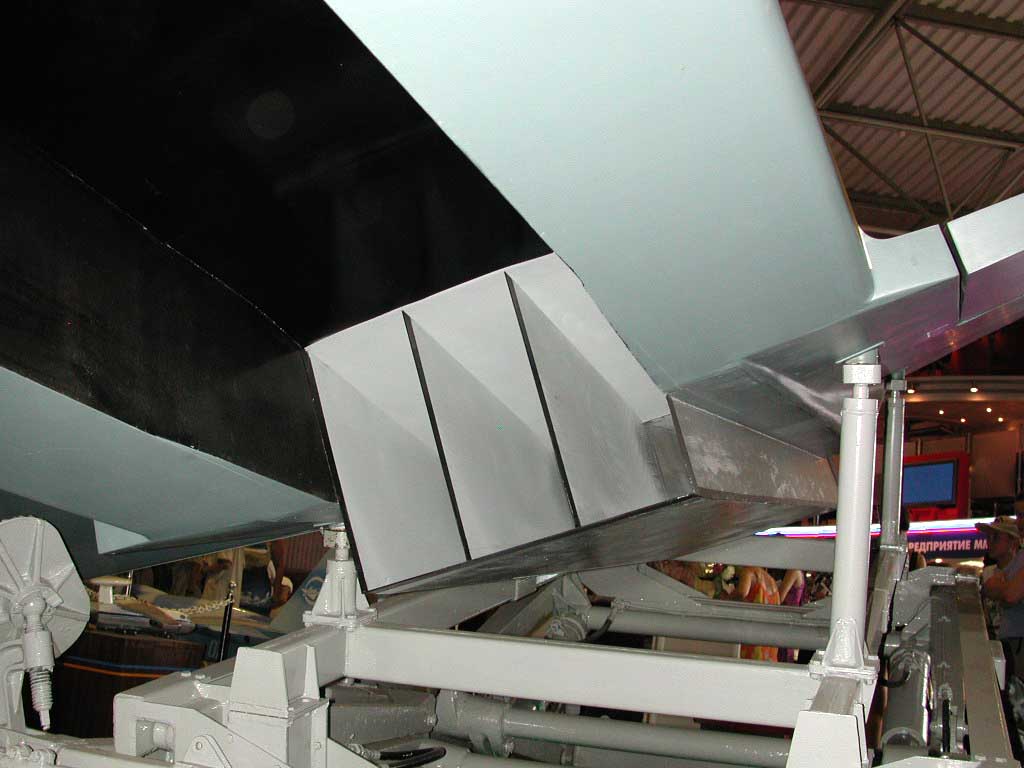

Модель "Иглы""Внутренности" ИглыВоздухозаборники смешанного сжатияСопла ГПВРД

2003

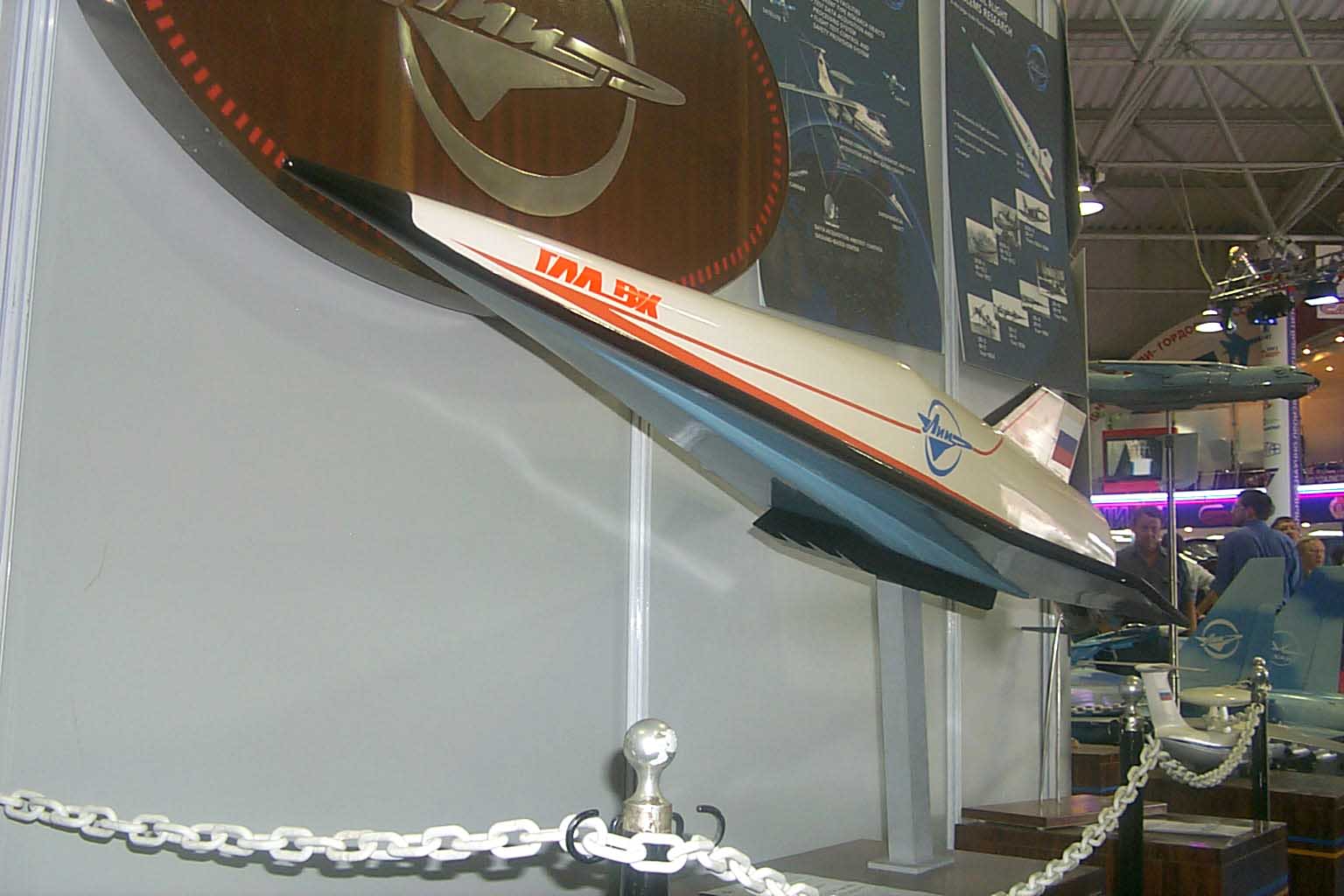

Модель ГЛЛ-ВК на МАКС-2003Модель ГЛЛ-ВК на МАКС-2003Модель ГЛЛ-ВК на МАКС-2003

Описание
Разработчики ЦИАМ, ЛИИ, НПОмаш
Обозначение «Игла» (ГЛЛ-ВК)
Тип гиперзвуковая летающая лаборатория
Геометрические и массовые характеристики
Длина, м 7,9
Размах крыла, м 3,6
Максимальное аэродинамическое качество, Kmax 3,15
Стартовый вес, кг 2200
Силовая установка
Двигатель ГПВРД
Тяга двигателя, кгс 14700
Запас жидкого водорода на борту, кг (л) 18 (300)
Летные данные (расчетные)
Скоростной диапазон, М= 6...14
Высота полета, км 20...100
Скоростной напор, кПа 12...70
Время автономного полёта, мин 7...12

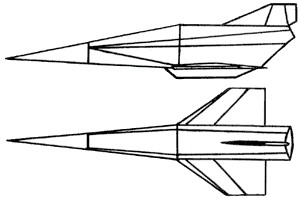

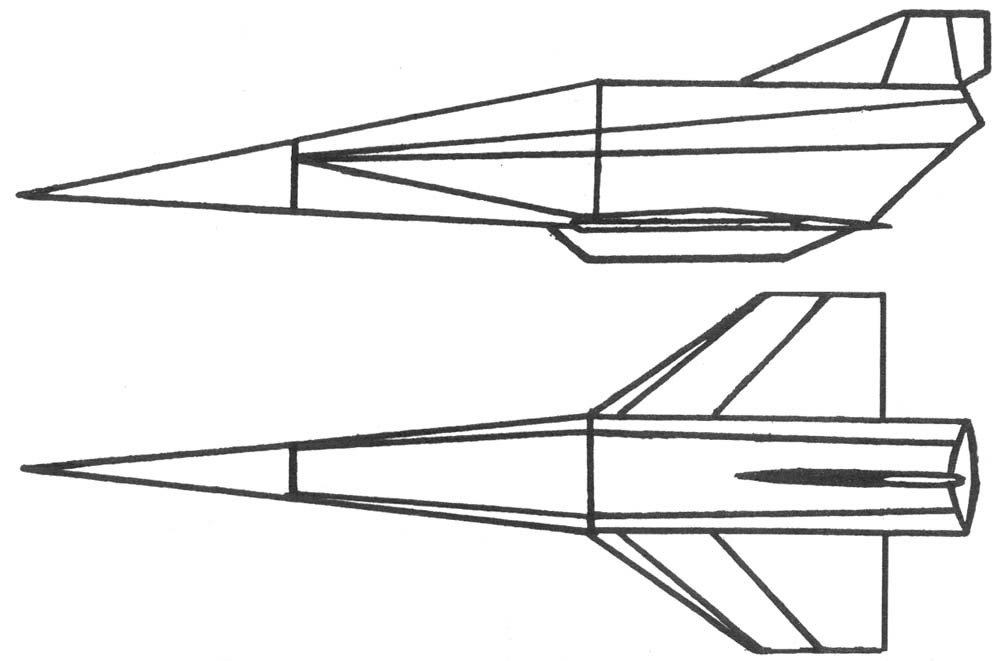

Схема ГЛЛ-8

Фотографии:

Источники информации:

  1. ГЛЛ-ВК «Игла» / Авиабаза =Kron= /
  2. Беспилотные летательные аппараты / Невский бастион, 2.1999 /
  3. Наша "ИГЛА" полетит быстрее, чем Х-43 в США! / Я.Голованов, Комсомольская правда, 10.06.2001 /
