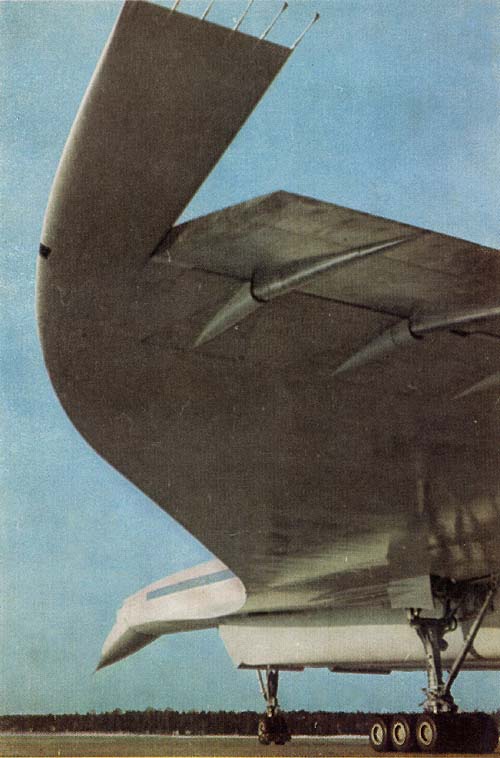

    Описание самолета. Ту-144 представляет собой выполненный по схеме «бесхвостка» низкоплан. Оживальное крыло с отклоненным вниз носком имеет угол стреловидности передней кромки 78° в околофюзеляжных частях и 55° на всей остальной части. Крыло самолета (удлинения 1,74 и сужения 7, многолонжеронной конструкции) состоит из основной и отъемных частей и имеет кессонную конструкцию с силовой нагруженной обшивкой в виде фрезерованных крупногабаритных панелей вафельной конструкции из высокопрочных алюминиевых сплавов.Оживальное крыло опытного Ту-144
    Управление самолетом осуществляется с помощью четырехсекционных элевонов (на каждой консоли) и двухсекционного руля направления, расположенного на классическом вертикальном оперении. Киль самолета, так же как и крыло, многолонжеронной конструкции, выполнен заодно с хвостовой частью фюзеляжа. Внутренний объем киля использован в качестве топливного кессон-бака.
    Фюзеляж круглого сечения имеет носовой обтекатель кабины экипажа, отклоняющийся вниз под углом 12° в условиях взлета и на 17° при посадке. Остекление кабины экипажа прототипа состоит из двух передних, а также боковых окон. Носовой обтекатель снабжен четырьмя продольными удлиненными боковыми окнами, обеспечивающими видимость вперед во время его подъема и в крейсерском полете. Фюзеляж прототипа предназначался для размещения 100-121 пассажиров.
    Фюзеляж, состоящий из стрингеров, балок и шпангоутов, скрепленных с обшивкой, конструктивно разделяется на 3 части: носовую, центральную и хвостовую. В носовой части размещаются кабина экипажа (с фонарем, вписанным в обводы фюзеляжа) и отклоняемый носовой обтекатель, выполненный в виде многослойной конструкции из стеклопластика с сотовым заполнителем. Центральная часть, в которой располагаются пассажирские салоны, вместе с носовой частью составляет единый герметичный отсек. Окантовки иллюминаторов, входных, служебных и аварийных дверей изготовлены из фрезерованных панелей. Хвостовая часть фюзеляжа, являясь топливным кессон-баком, выполнена герметичной. Ее законцовка представляет собой контейнер тормозного парашюта.
    Шасси - трехстоечное. Передняя стойка имеет спаренные колеса. В опытных образцах главные стойки были оснащены убираемыми в консоли крыла 12-колесными тележками (3 оси). Такая схема уборки шасси была вызвана тем, что, в отличие от «Конкорда», место под фюзеляжем было занято пакетом двигателей. Для размещения колес в крыле пришлось уменьшить их диаметр и увеличить количество.

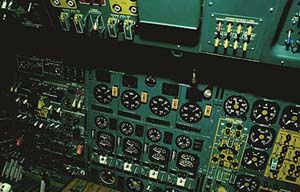

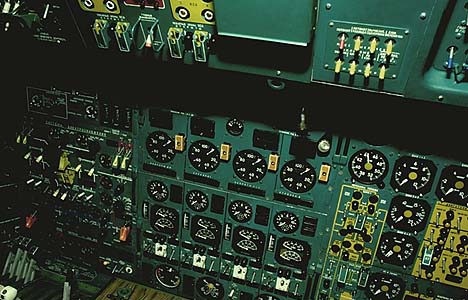

    Планер самолета рассчитан на ресурс 30000 ч и выполнен из сплавов алюминия и титана (преимущественно в виде монолитных укрупненных конструкций). Титановые сплавы широко использованы в конструкции воздухозаборников, мотогондол и крыла.Оборудование кабины Ту-144
    Оборудование. Самолет оборудован современной электронной аппаратурой, обеспечивающей автоматическое управление на взлете, в полете и при посадке в сложных метеорологических условиях. Впервые на отечественном пассажирском самолете пилотажно-навигационное оборудование было выполнен с использованием цифровой вычислительной техники. Благодаря этому экипаж самолета состоит всего из трех человек: двух пилотов и бортинженера (выполнение полетного маршрута также контролируется бортовой автоматикой). Управление самолетом осуществляется при помощи электрогидравлической системы с необратимыми гидроусилителями. В каналах тангажа, курса и крена использованы автоматы загрузки командных рычагов управления, функционирующие в зависимости от угла их отклонения, а также скорости и высоты полета. В канале тангажа, кроме того, применена система автоматической балансировки.
    Все основные системы самолета имеют многократное резервирование, что существенно повышает надежность. В целом Ту-144 создан в соответствии с международными нормами летной годности, предъявляемыми к пассажирским самолетам."Пакет" двигателей Ту-144
    Двигательная установка. На опытном самолете использовалась силовая установка, состоящая из четырех турбовентиляторных двигателей НК-144 конструкции Н.Д.Кузнецова. Двигатели установили в пакет под фюзеляжем, что сократило возможный разворачивающий момент при выходе части из них из строя. Выход сопел расположен в плоскости, лежащей приблизительно на половине хорды элевонов. Многорежимные двухконтурные двигатели с форсажем должны были обеспечить возможность эксплуатациии Ту-144 как на средних (дозвуковой полет), так и дальних (сверхзвуковой) маршрутах
    У первого опытного самолета два внешних двигателя должны были оборудоваться устройствами реверса тяги. Благодаря большой энерговооруженности, механизации крыла, тормозным устройствам и реверсу тяги эксплуатация Ту-144 возможна на всех аэродромах 1 класса, имеющих бетонные взлетно-посадочные полосы длиной 3000 м, рассчитанные на прием современных дозвуковых тяжелых реактивных самолетов. Однако на продемонстрированном в 1971 г. самолете реверс тяги был заменен тормозным парашютом. Двигатели снабжены индивидуальными регулируемыми воздухозаборниками прямоугольного сечения. Положение воздухозаборников относительно фюзеляжа соответствует положению косых скачков уплотнения под крылом при полете с крейсерской скоростью.
    Топливо размещено в кессонных крыльевых баках (около 70 000 кг в опытных самолетах). В самолете имеются балансировочные баки, которые расположены в задней части фюзеляжа и наплывах крыла и предназначены для изменения положения центра тяжести самолета во время перехода от дозвуковой скорости полета к сверхзвуковой.
    Взрывобезопасность топливных баков обеспечена путем двойного азотирования топлива.

Описание
Разработчик ОКБ А.Н.Туполева
Обозначение Ту-144
Обозначение NATO Charger
Тип Cверхзвуковой пассажирский самолет
Экипаж, чел. 4
Первый полет 31 декабря 1968
Количество пассажиров 98 121
Геометрические и массовые характеристики
Длина самолета, м 59,4
Высота самолета, м 10,5
Размах крыла, м 27,65
Площадь крыла, м2 438
Нагрузка на крыло, кг/м2 411
Взлетный вес, кг 130000 150000
Взлетный вес (максимальный), кг 180000
Вес пустого,кг 85000
Вес топлива, кг ок 70000 (92 000)
Силовая установка
Число двигателей 4
Двигатель ДТРДФ НК-144
Тяга двигателя, кгс максимал 13000
форсаж 17500
Тяговооруженность 0.44
Удельный расход топлива
      крейсерский сверхзвуковой режим, кг/кгс-ч
2,23
Летные данные
Максимальная скорость полета на высоте 17 км, км/ч (М=) 2430 (2,35)
Крейсерская скорость, км/ч 2300
Скорость захода на посадку, км/ч 290
Посадочная скорость, км/ч 270
Дальность полета (сверхзвуковая), км 2920
Практический потолок, м 20000
Пробег, м 1500

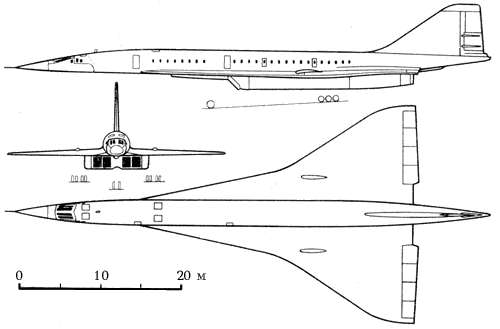

img src="images/tu144_3.gif" alt="Схема Ту-144 (опытный)" border="0" width="500">
