Ан-22Р
стратегический авиационно-ракетный комплекс
В 1969-1970 годах в ОКБ-473 генерального конструктора
О.К.Антонова совместно с ЦАГИ, НИИ АС и другими организациями МАП выполнялась научно-исследовательская
работа по созданию на базе тяжелого транспортного самолета Ан-22
межконтинентального авиационно-ракетного комплекса Ан-22Р с морскими
баллистическими ракетами.
На самолете в фюзеляж предполагалось разместить три
вертикально расположенных и выступающих над фюзеляжем пусковых установки с
баллистическими ракетами большой дальности.
Одним из вариантов авиационно-ракетного комплекса Ан-22Р предусматривалась

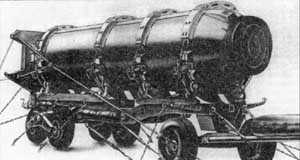

установка на самолете-носителе ракет Р-27 морского ракетного комплекса Д-5.
Ракетный комплекс Д-5 для кораблей ВМФ разрабатывался с ракетой 4К10 для
поражения наземных стратегических целей и с ракетой 4К18 для поражения надводных
кораблей большого водоизмещения. Работы по комплексу были начаты в апреле 1962
года согласно Постановлению СМ №386-179 от 24 апреля 1962 года. На вооружение
комплекс Д-5 был принят Постановлением СМ № 162-164, подписанным в марте 1968
года, но только с ракетой Р-27 (4К10). Носителем комплекса Д-5 стала ПЛ пр.667А,
оснащенная 16 шахтными пусковыми установками.
По комплексу Ан-22Р были проведены комплексные
исследования, выполнены проектные проработки.
| Описание | |||
|---|---|---|---|
| Разработчик | ОКБ-473, СКБ-385 ГКОТ (КБМ) | ||
| Обозначение | Ан-22Р | ||
| Тип | ракетный комплекс с баллистической ракетой с воздушным стартом для стрельбы по неподвижным береговым целям и крупным надводным кораблям, второго поколения | ||
| Проект | 1969-70 гг. | ||
| Состав комплекса | Ан-22Р | Р-27 | |
| Экипаж, чел | 6-7 | ||
| Геометрические и массовые характеристики | |||
| Длина, м | полная | 57,31 | 8,89-9,06 |
| без головной части | 7,1 | ||
| Макс.диаметр корпуса, м | 6 | 1,5 | |
| Масса взлетная/ стартовая, кг | максимальная | 226000 | |
| нормальная | 205000 | 13940-14200 (14300) | |
| Силовая установка | |||
| Число двигателей | 4 | 1 | |
| Тип двигателя | ТВД НК-12МА | ЖРД | |
| Мощность / тяга двигателя, э.л.с./ кгс | 4х 15000 | 26000 | |
| Время работы, с | 128,5 | ||
| Летные данные | |||
| Дальность полета/стрельбы, км | 5000 | 2400-2500 | |
| Вооружение | |||
| МБР | 3 Р-27 | ||
| Тип БЧ | моноблочная, термоядерная | ||
| Мощность зараяда, Мт | 1 (0,6-1,2) | ||
| Забрасываемая масса, кг | 650-900 | ||
| Система управления | инерциальная | ||
Источники информации:
- Отечественные бомбардировщики (1945-2000). Часть1 / С.М.Ганин, А.В.Карпенко, В.В.Колногоров, СПб, «Бастион», 2001 /
