Р-77 (РВВ-АЕ, AA-12 «Adder»)
УР «воздух-воздух» средней дальности

    Перспективная управляемая ракета средней дальности РВВ-АЕ с активной радиолокационной головкой самонаведения разработана в ГосМКБ «Вымпел». На выставке МАКС-95 был представлен ее макет. Ракета средней дальности РВВ-АЕ является аналогом американской управляемой ракеты AIM-120 (AMRAAM) и предназначается для замены существующей ракеты Р-23. Разработка этой ракеты велась приблизительно с 1985 г. (1982-89 гг.)Р-77 на Мосаэрошоу-92
    Ракета РВВ-АЕ (Р-77) создана для борьбы с различными целями: самолетами, вертолетами (в том числе в режиме висения), ракетами классов «земля-воздух» и «воздух-воздух». Применение ракеты возможно круглосуточно, в любых метеоусловиях, при наличии фоновых и активных радиолокационных помех противника, на фоне земной и водной поверхностей по принципу «пустил-забыл», в том числе с многоканальным обстрелом. Способна атаковать цели с бортовым углом 90° относительно носителя.
    Ракета имеет нормальную аэродинамическую схему. Цилиндрический корпус и крылья являются основными элементами, создающими подъемную силу. Крылья малого удлинения имеют простую форму в плане и тонкий профиль, что очень важно для минимизации волнового сопротивления ракеты и для размещения ее во внутренних отсеках вооружения самолетов-носителей.
    Носовая часть ракеты имеет параболическую форму, что увеличивает общую подъемную силу ракеты. Наиболее интересным решением в компоновке является использование решетчатых рулей, которые при незначительном увеличении аэродинамического сопротивления и радиолокационной заметности обладают рядом важных преимуществ. У них очень малый (в пределах 1,5 кгм) шарнирный момент, стабильный во всем диапазоне чисел М и высот полета, углов атаки и углов ориентации плоскости симметрии относительно плоскости атаки. Это позволило применить малогабаритный электропривод малой мощности.
    За счет такой структуры рулей реализуется бессрывное обтекание, а значит сохраняется эффективность, до углов атаки порядка 40°. Имеется широкая возможность изменения характеристик хвостового оперения при помощи варьирования количества ячеек руля, которые практически аэродинамически независимы друг от друга и от корпуса ракеты. У них более благоприятные по сравнению с традиционными рулями прочностные и аэроупругие характеристики.Решетчатые стабилизаторы Р-77
    Конструкция решетчатых рулей позволяет их складывать и при необходимости автоматически раскрывать после пуска. Этим обеспечиваются минимальные транспортировочные габариты (квадрат со стороной 300 мм), что облегчает внутрифюзеляжное размещение ракеты и решение задачи по снижению общей эффективной отражающей поверхности самолета.
    Ракета РВВ-АЕ, как и AMRAAM, оснащена твердотопливным двигателем, реализующим энергичный начальный отлет от носителя при одновременном обеспечении максимальной дальности полета. При этом достигается скорость полета, соответствующая числу 4М.
    Для ракеты РВВ-АЕ московским НИИ «Агат» совместно с ГНПП «Исток» была разработана комбинированная (инерциальная с радиокоррекцией на маршевом участке и активная радиолокационная - на конечном) система наведения. Многофункциональная моноимпульсная доплеровская активная радиолокационная головка самонаведения 9Б-1348Э диаметром 200 мм обеспечивает возможность захвата воздушной цели класса «легкий истребитель» (с ЭПР 5 м2) на дистанции не менее 16 км. Достижения в области проектирования и изготовления компонентов РГС, миниатюризация СВЧ устройств, освоение новой элементной базы позволили создать систему наведения ракеты массой (без обтекателя) всего 16 кг.
    Схема применения. Самолет-носитель производит поиск, захват и сопровождение целей своей бортовой радиолокационной станцией. (Число атакуемых целей является характеристикой самолетной станции, а ракета сконструирована таким образом, что любая из подвешенных под носителем может быть пущена по своей цели). Примерно за 10 секунд до входа в зону разрешенного пуска или по команде "Пуск" ракета начинает работу в предпусковом режиме и получает от носителя информацию о цели. По команде "Пуск" включается автономное питание, запоминается информация о параметрах носителя и цели, разарретируются рули.Р-77 под крылом МиГ-31М Им дается предварительное отклонение для безопасного отделения ракеты от носителя. Если она располагается на рельсовой пусковой установке, то сразу после этого происходит включение двигателя, а если на катапультной, то сначала срабатывают толкатели, отделяющие ракету от самолета, а затем с некоторой, зависящей от тактической ситуации, задержкой включается двигатель. После удаления ракеты от самолета на безопасное для него расстояние (150 - 300 м), взводится механизм взрывателя. Переход к активному наведению производится по сигналу с бортового компьютера, который определяет дистанцию захвата цели головкой. При этом, в случае стрельбы на минимальной дальности, командно-инерциальное наведение не используется, а сразу по сходу включается активная головка самонаведения. После перехода на самонаведение линия коррекции полетных данных ракеты с самолета-носителя продолжает формировать математическую модель цели. В случае ее потери на траектории организуется повторный поиск с использованием этой модели. Во всех режимах применения используется метод модифицированного пропорционального наведения. В условиях организованных помех, при которых бортовая радиолокационная станция носителя не может обеспечивать ракету сведениями о дальности и скорости сближения с целью, наведение происходит по специальным траекториям. В головке самонаведения ракеты реализована также возможность пассивного наведения на источник помех, совмещенный с целью.
    По сравнению с ракетой AMRAAM Р-77 имеет более высококачественную диаграмму направленности антенны головки самонаведения и за счет этого она обладает более высокой эффективностью поражения малоразмерных низколетящих целей на догонных курсах.

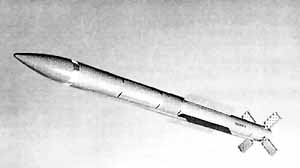

    Ракета оснащена лазерным взрывателем. Его работа заключается в облучении цели и определении по отраженному сигналу момента подрыва боевой части (на оптимальном расстоянии от цели). Параметры взрывателя адаптируются к размеру поражаемой цели. Предусмотрен также контактный взрыватель (для случаев прямого попадания или падения на землю или в воду) в целях самоликвидации.РВВ-АЕ
    Боевая часть ракеты РВВ-АЕ стержневая с микрокумулятивными элементами. Вес ее 22 кг. Стержни соединены между собой так, что при подрыве образуют сплошное расширяющееся кольцо, которое буквально разрезает цель. Микрокумулятивные составляющие боевой части поражают высокоточные цели в режиме противоракетной обороны самолета-носителя.
    Пуск ракеты осуществляется с катапультного устройства АКУ-170.
    Сейчас в ГосМКБ «Вымпел» ведутся работы по модернизации ракеты РВВ-АЕ в направлениях повышения эффективности, дальности поражения, технологичности и унификации ее применения в в зенитных ракетных комплексах (вариант РВВ-ЗРК). Планируется создание варианта с комбинированным ракетно-прямоточным двигателем (вариант РВВ-ПД) увеличенных габаритов для увеличения дальности пуска на малых высотах и для поражения целей типа самолетов ДРЛО на дальностях до 150 км и более. В дальнейшем предусматривается комплектация ракеты ИК ГСН с захватом цели на траектории полета.
    В начале 1990-х гг. ракета Р-77 успешно прошла государственные испытания и в 1994 г. была принята на вооружение. Ею вооружили истребители Су-27, МиГ-29, МиГ-31М и БМ.
    Впервые макет ракеты Р-77 был показан в 1992 году (?) на Мосаэрошоу-92. Позже ракета демонстрировалась на многих выставках на стендах ГосМКБ «Вымпел» и на статической экспозиции около самолетов-носителей.


Р-77П (РВВ-ПД)

Описание
Разработчик ГосМКБ «Вымпел»
Обозначение Р-77 (РВВ-АЕ)
Принята на вооружение 1994
Тип ГСН командно-инерциальная + радиолокационная активная
Геометрические и массовые характеристики
Длина, м 3,6
Диаметр, м 0,2
Размах крыла, м 0,4
Размах оперения, м 0,7
Стартовая масса, кг 175
Масса БГ, кг 22
Тип БЧ стержневая с микрокумулятивными элементами
Силовая установка
Двигатель РДТТ
Летные данные
Скорость, м/с (М=) (4)
Диапазон высот поражения, м 20-30000
Максимальная скорость цели, км/ч 3600
Перегрузка цели до 12
Дальность пуска, км 0,3-100

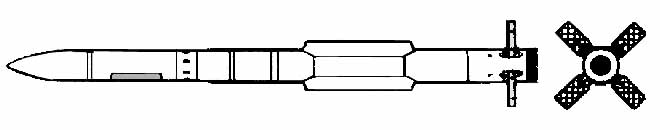

Схема Р-77

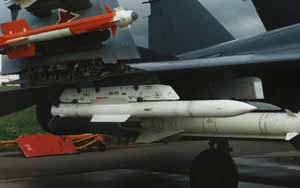

Под крылом МиГ-29К
